一：50G臭氧發生器的組成

1：產品組成：臭氧發生器單元（50g/h）、220V/50HZ臭氧電源、氣泵、不銹鋼外殼、電流表、電壓表、臭氧指示燈、電源指示燈、風扇、臭氧濃度調節旋鈕

2：產品特點：石英管結構臭氧發生器，超長壽命設計、臭氧濃度高，其功率、體積比同類產品都小。

3：冷卻方式：風冷+水冷。

4：氣源：空氣源。

二：臭氧發生器詳細參數：

型號：HY-015

電源：220V  50HZ

規格：箱式

尺寸：55*40*100cm

產量：50g/h

重量：37.5kg

功率：530w

氣源：空氣源

臭氧濃度：15-25mg/L

濃度調節：0-100%

工作頻率：800-1000HZ

冷卻方式：水冷+風冷

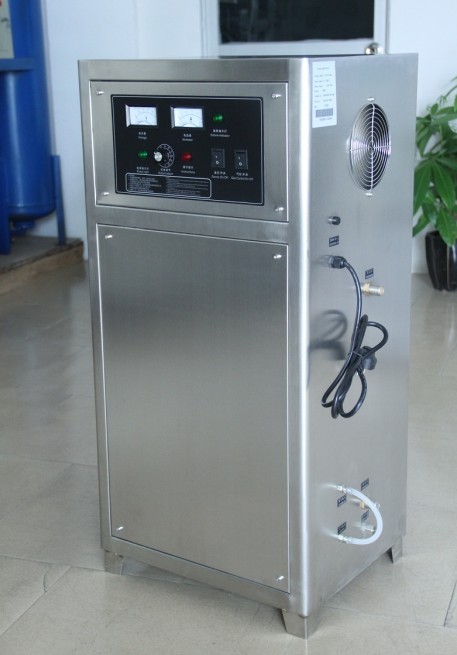

三、臭氧發生器圖片：

四、使用范圍：

多用于空間消毒，比如：食用菌接種室，制藥廠，食品加工車間，化妝品車間等領域消毒；

五、空間消毒配臭氧機產量計算：

1、普通投加：立方空間（m3）*消毒級別/0.42/1000= g/h

2、中央空調投加：送風量*0.012+立方空間（m3）*消毒級別/0.42/1000= g/h

根據《消毒技術規范》及實際應用經驗，

    三十萬凈化級取C = 2.5ppm = 5mg/m3；

    十萬凈化級級取C = 5ppm = 10mg/ m3；

    萬凈化級取C = 15ppm = 30mg/ m3；

    百級取C = 20ppm = 40mg/ m3 。

    計算方法：利用 HVAC系統集中投加時，臭氧發生器選用按以下方法計算：首先計算實際臭氧消毒體積，實際體積由三部分組成V = V1 + V2 + V3，V1潔凈區空間體積，V2空氣凈化系統體積，V3循環時空氣損失體積，實際計算過程中V3等于循環系統總風量的1.2%。

   （1）W = C×v/d w：實際選用臭氧發生器的產量，單位為g/h。c：?jiǎn)挝惑w積臭氧投加量。V：實際臭氧消毒體積。d：臭氧衰退系數0.42。

   （2）若設計臭氧濃度按空間浮游菌為5ppm，消毒體積10000m3,送風流量100000m3/h

       V1=10000 m3

       V2 = 忽略不計

       V3 = 100000×1.2% = 1200

       實際臭氧消毒體積V = V1 + V2 + V3 =11200m3

       臭氧投加量W = C×V/d = 5×2×11200/0.4208 = 266.159g/h

              推薦選擇臭氧發生器的產量為280g/h.

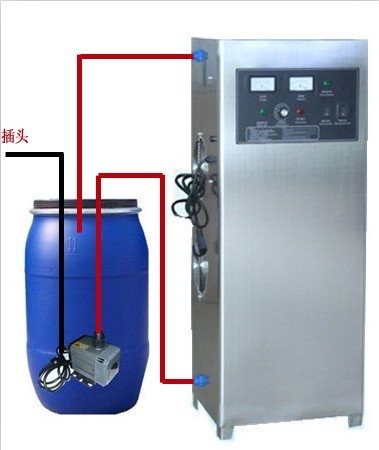

六、臭氧機冷卻水按照參考圖：
