佳環YT-019-300G臭氧系統（氧氣源分離式）

1、臭氧發生器技術參數及報價（見附表）

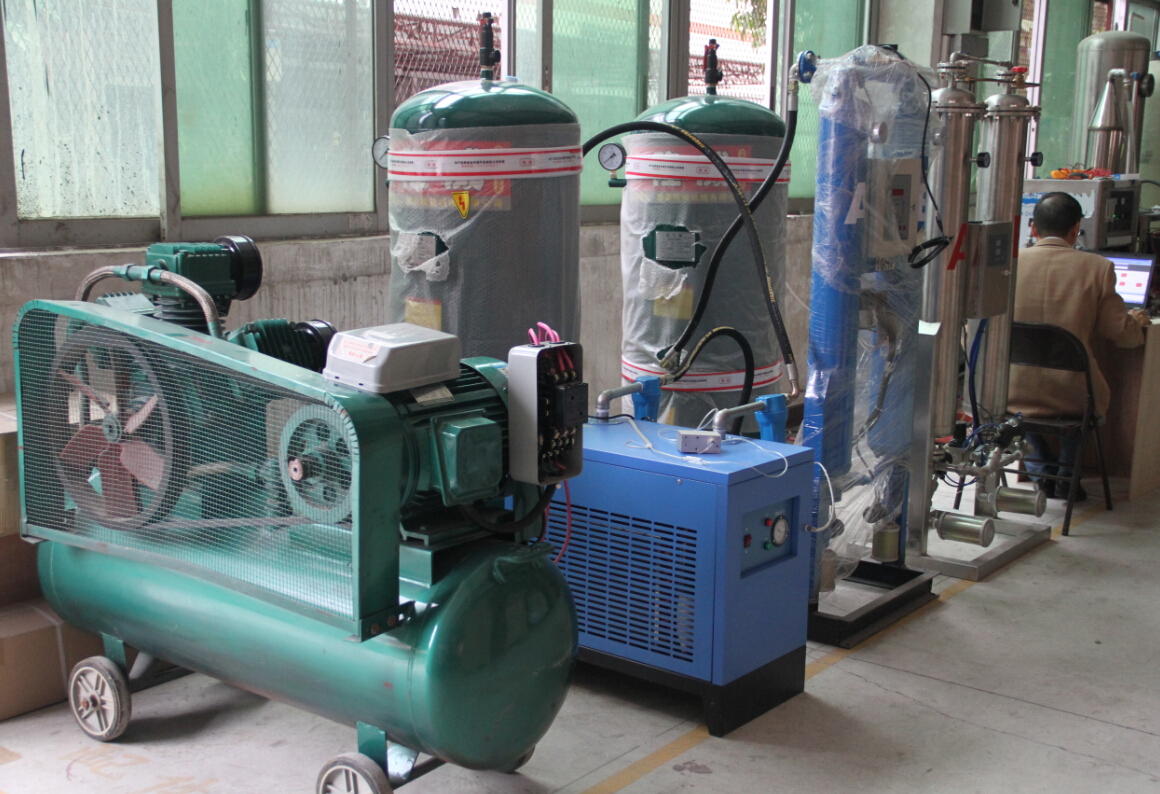

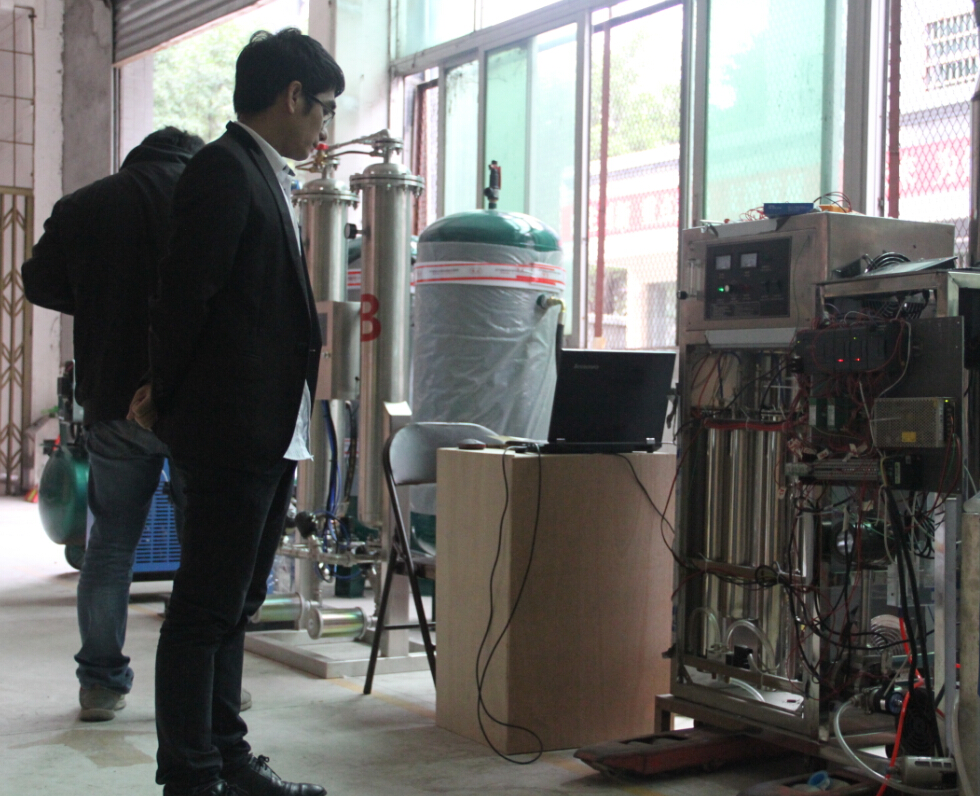

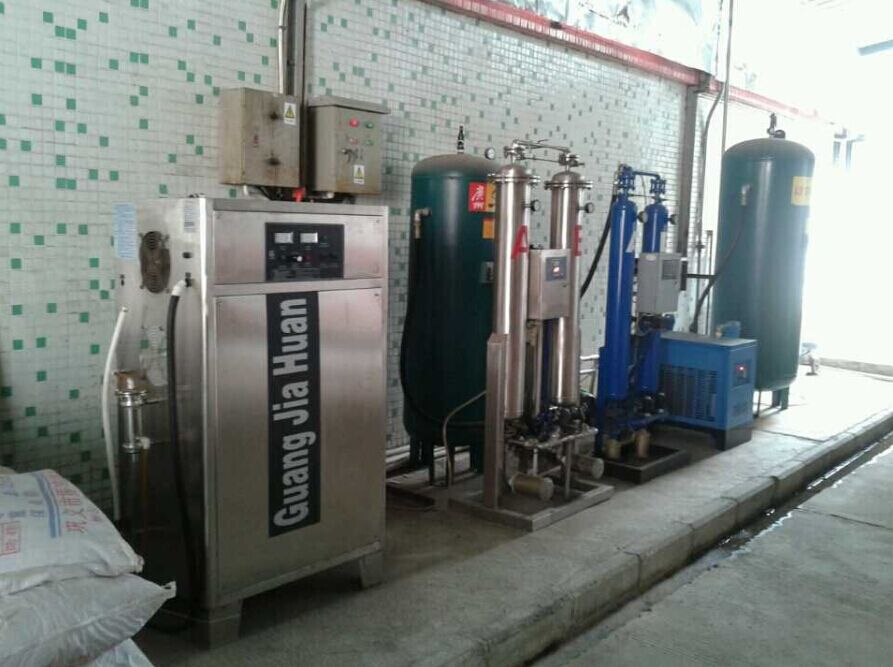

現場圖：

2、環境條件及設計條件

2.1 氣源條件

臭氧發生器使用氧氣源（臭氧發生器自帶制氧機，利用環境空氣制成氧氣供臭氧發生器使用）。

2.2 電源條件

220V  50Hz  整套臭氧系統設備要求負荷3kW

3、臭氧發生器設計、制造和檢驗標準

3.1 臭氧發生器設計、制造標準

臭氧發生器嚴格按照以下標準設計制造：

   3.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；

   3.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》；

 3.2 臭氧發生器檢驗標準

   3.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》；

4、技術方案

基本設計數據

原料氣                             空氣（系統自帶制氧機）臭氧產量（≥93％純臭氧）

臭氧濃度                           85～120mg/L   300g/h

5、系統總體說明

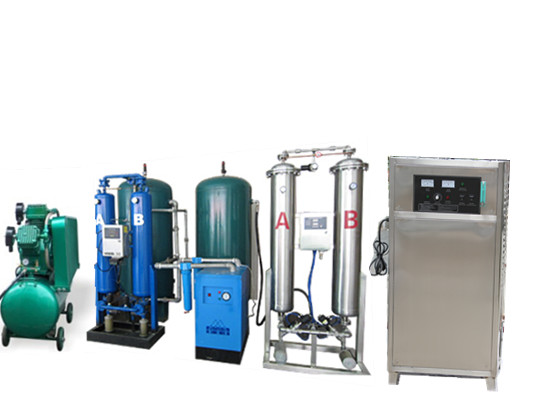

本系統配套產量300g/h的臭氧發生器1臺，采用氧氣源，外置無油空壓機、吸附干燥機、冷干機、精密過濾器、儲氣罐、制氧機、氧氣儲氣罐等組成。

6、產品特點及性能說明

◆先進的電暈放電技術

◆最優化的機械設計

◆先進的IGBT供電單元

◆低諧波污染

◆低能耗

◆臭氧濃度高、結實耐用

◆結構緊湊

◆低維護工作量

◆自動化界面控制

◆放電體

 臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵。

7、臭氧系統機組概況、安裝條件及注意事項

7.1、室內應有無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域

7.2、室內有220v/50Hz交流電源。部分臭氧設備同時需要用到380V/50Hz交流電源

      7.3、環境溫度要求：-10℃-33℃

      7.4、環境適度要求：≦55％

      7.5、放置本機的地面要求平整，注意將設備平穩放在地上或支架上

      7.6、設備安裝時保持設備工作環境通風及空氣干燥，該空間須安裝風扇或空調

附表：臭氧發生器技術參數及報價：

供貨范圍一覽表：

主要技術參數表

售后服務

1．設備質保期

設備保修期為設備出廠之日起一年保修，終身維護；

2．操作、維修人員的培訓

免費安排業主方操作、維護人員培訓，達到：M³

①操作人員能熟練操作設備；

②維修人員需掌握設備的日常維護和維修工作。

3．用戶走訪

在保修期內不少于一次；檢查設備運行狀況，給用戶提供合理化建議。

4．故障排除

①接到用戶設備出現故障的信息后，當日給用戶明確答復；

②接到服務電話后，本市4小時到達現場，省內其他地市48小時到達現場，省外地市在72小時內可到達用戶現場，檢修設備保證用戶正常使用。

5．其他服務

①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；

②定期提醒用戶更換易損件，檢查設備及注意事項。

6．質量承諾：

①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。

②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保      修期內。

③在正常的使用情況下，整機設備使用壽命為10年。

④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：

A、環境過于潮濕或機器結構內部進水而導致產品損失

B、擅自改動產品結構而導致產品損壞

C、因自然災害或其它不可抗力而導致產品損壞

D、因操作不當導致機器出故障。
